Описание технической архитектуры системы

Список компонентов

Приложение состоит из следующих сервисов:

  1. Клиент (React)
  2. Websocket Service (Node.js)
  3. Rest API Service (Laravel)
  4. Redis
  5. PostgreSQL
  6. S3 - диск
  7. Внешняя система IP телефонии
  8. Nginx

Описание компонентов

  1. Клиент реализован на языке javascript библиотеке React. Предоставляет интерфейс взаимодействия с пользователем
  2. Websocket сервис реализован на языке javascript с использованием фреймворка node.js. Используется для отслеживания изменений сущностей в режиме реального времени.
  3. Rest API сервис реализован на языке php версии 8.3 с использование фреймворка Laravel 11. Используется для управления сущностями (создание, изменение, удаление в корзину, восстановление, удаление из базы данных) и получения данных сущностей, а также авторизации клиента
  4. Redis - высокопроизводительное не реляционное хранилище данных типа «ключ-значение» с открытым исходным кодом. Используется как сервис кеширования данных.
  5. PostgreSQL – свободная объектно-реляционная система управления базами данных (СУБД) с открытым исходным кодом. Используется как основная система хранения данных.
  6. Внешняя система IP телефонии – это внешняя система, предоставляющая услуги связи IP телефонии, не зависящая от данного приложения и обеспечивающая услуги связи в режиме 24/7 с реализацией REST API для управления звонками, списками номеров и сотрудниками.
  7. Nginx – это программное обеспечение с открытым исходным кодом, используется в качестве высокопроизводительного веб-сервера, обратного прокси-сервера и балансировщика нагрузки.
  8. S3 – диск это объектное облачное хранилище, которое позволяет хранить практически неограниченное количество данных с доступом по уникальной URL-ссылке. Данные хранятся в бакетах — виртуальных контейнерах, где располагаются файлы (объекты). Каждый объект имеет уникальный ключ, который позволяет идентифицировать его внутри бакета, и сопровождается метаданными, описывающими его свойства, например, размер, тип или дату загрузки.

Взаимодействие компонентов

Клиент по протоколу http/https и ws/wss обращается к веб-серверу, веб-сервер проксирует запрос на сервис в зависимости от протокола.

При обращении клиента по протоколу ws/wss веб сервер проксирует запрос на websocket сервис и гарантирует постоянное соединение клиента и websocket сервиса для постоянного обмена информацией в режиме реального времени.

При обращении клиента по протоколу http/https веб-сервер проксирует запрос на демона php-fpm который в свою очередь, запускает REST API сервис. Запрос попадает в слой посредник проходит необходимые проверки, после чего попадает в валидатор запроса для обеспечения безопасности данных. Валидация данных гарантирует безопасную обработку запроса. Отвалидированные данные проходят далее в контроллер, определенный в списке маршрутов приложения в зависимости от метода запроса и URL адреса, из которого, в виде ассоциативного массива, проходят в сервисный слой для дальнейшей обработки. Сервисный слой обеспечивает всю бизнес-логику приложения включая взаимодействие с Redis, PostrgeSQL, S3-диском, внешними системами, асинхронную обработку запросов и обновление данных в каналах websocket сервиса. REST API сервис взаимодействует c Redis, PostgreSQL по средствам встроенных в ядро php драйверов, которые обеспечивают полный доступ к данным и взаимодействуют с серверами как на локальной так и на удаленной машине обеспечивая удобный интерфейс выполнения запросов по протоколу tcp/ip или unix-socket. Взаимодействие с S3 – диском обеспечено посредствам протокола взаимодействия S3, разработанного компанией Amazon, а также REST API данного сервиса и http/https протоколу.

Путь запроса ws/wss

Схема пути запроса по протоколу ws/wss: клиент — Nginx — websocket-сервис
Открыть в полном размере →

Путь запроса http/https

Схема пути запроса по протоколу http/https: клиент, Nginx, php-fpm, слои REST API
Открыть в полном размере →

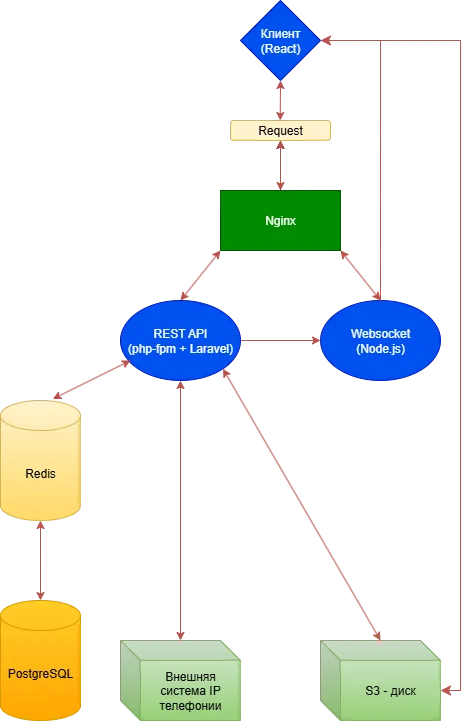

Схема взаимодействия сервисов приложения

Схема взаимодействия сервисов: клиент, Nginx, REST API, websocket, Redis, PostgreSQL, S3 и внешняя IP-телефония

Сотрудник по средствам веб-интерфейса взаимодействует с клиентским слоем.

Клиентский слой взаимодействует с серверным слоем по протоколам http/https и ws/wss. Серверный слой взаимодействует с сервером Redis с помощью встроенного в ядро php драйвера, для получения кешированных данных, в случае их отсутствия данные поступают из БД PostgreSQL с помощью встроенного в ядро php драйвера PDO и кешируются в Redis для снижения нагрузки на БД. С внешними системами и websocket сервисом, серверный слой взаимодействует по протоколу http/https посредствам REST API технологии.
